Interfaces pour les codeurs rotatifs inductifs
Contrairement aux potentiomètres, les capteurs inductifs dotés de la technologie IC-M peuvent également utiliser des interfaces numériques.
Les méthodes de mesure magnétique de Contelec ont fait leurs preuves dans de nombreuses applications. En revanche, dans certains scénarios d’application, les technologies de mesure inductives et sans liaison mécanique sont plus adaptées.
Par exemple, les capteurs linéaires pour la mesure linéaire avec des méthodes de mesure magnétiques ne peuvent être mis en place de façon économique que jusqu’à une certaine longueur. Les technologies de mesure inductives peuvent également être plus adaptées aux capteurs d’angle à arbre creux.
Jusqu’à présent, des solutions potentiométriques telles que les produits des séries WAL et GL de Contelec sont utilisées pour ce genre d’applications. Toutefois, en raison de la conception analogique, il n’est pas possible d’utiliser les possibilités des interfaces numériques.
Interfaces numériques grâce à la méthode de mesure inductive
Quand les méthodes de mesure magnétiques ne conviennent pas, Contelec mise sur les méthodes de mesure inductives: une technologie éprouvée qui, grâce aux progrès de la microélectronique et à une conception sophistiquée, offre désormais des possibilités totalement nouvelles. Entre autres, dans la diversité des interfaces:
- Analogique
- PWM
- SENT
- PSI5
Technologie IC-M sans usure

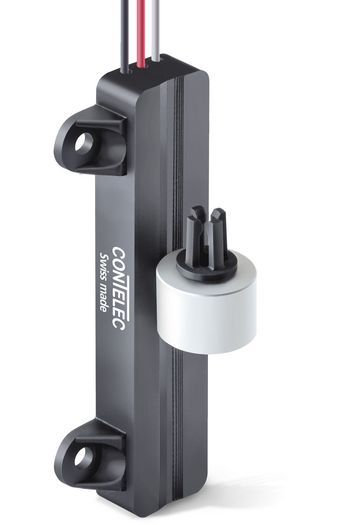

La mesure linéaire et angulaire inductive utilisant la technologie IC-M fonctionne sans liaison mécanique. Elle est adaptée aux capteurs linéaires pour la mesure de position de 15 à actuellement 150 millimètres environ. Pour la mesure angulaire, il est possible de couvrir toute la circonférence de 360° ou seulement un segment du cercle. Dans ce cas, la précision est renforcée car la résolution totale s’étend sur une plage angulaire plus petite.

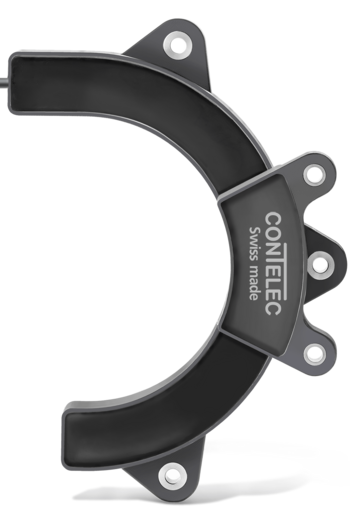

La mesure angulaire inductive convient également aux applications qui nécessitent un arbre creux et, comme pour la mesure linéaire, permet d’utiliser des capteurs ayant des dimensions beaucoup plus importantes. L’élément métallique étant généralement plus plat que le capteur magnétique des méthodes de mesure magnétique, cela permet d’obtenir des capteurs plus compacts. Une conception très plate est également possible avec les capteurs inductifs.
